Получение команд и событий от центрального сервера системы «АГАТ» по Ethernet
Исполнительный модуль системы · АГАТ РЭБ
Управление РЭБ

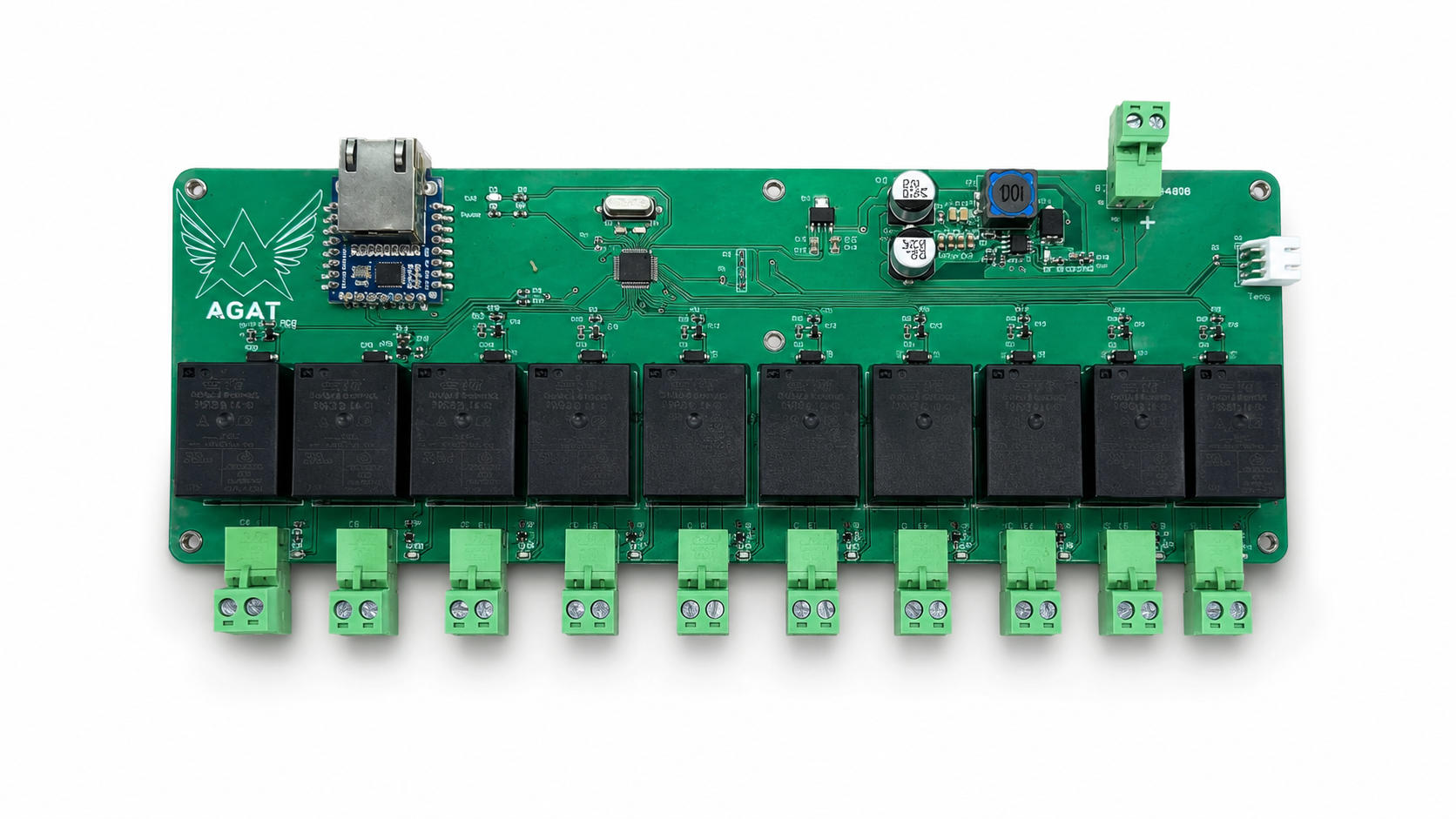

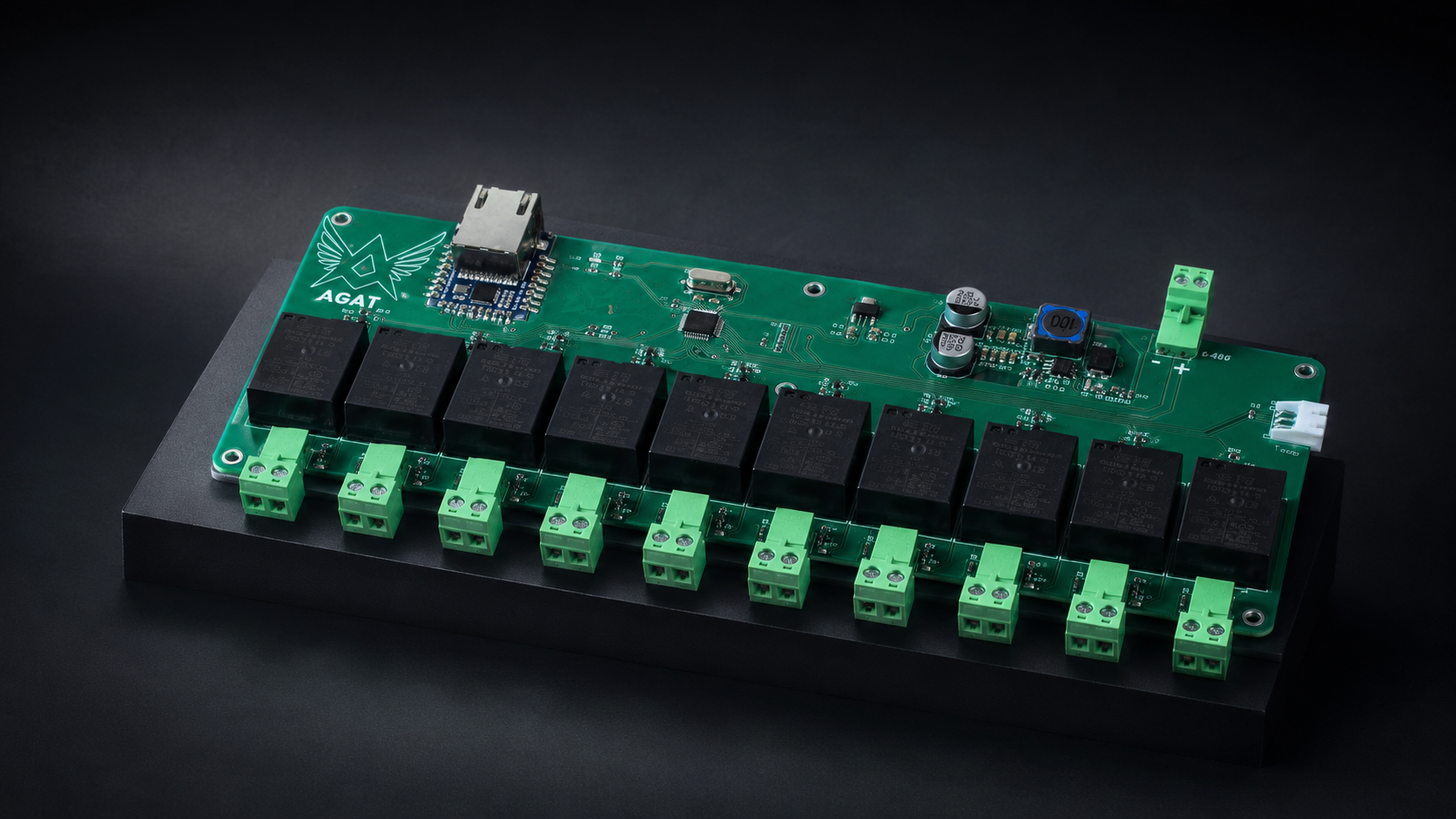

Интеллектуальный силовой коммутатор для автоматического и дистанционного включения внешних средств РЭБ по событиям детекторов системы «АГАТ».
10 каналовнезависимое управление
до 30 Ана каждый канал
10–40 Вдиапазон питания
Стоимость блока40 000 ₽
Запросить поставку →Средства подавления и кабельные сборки подбираются отдельно под конфигурацию объекта.
01 / 0301 / НАЗНАЧЕНИЕ
Автоматическая реакция на данные детекторов.
Блок управления РЭБ — ключевой исполнительный компонент системы «АГАТ». Он связывает программный центр и средства противодействия: получает решение от сервера и мгновенно подаёт питание на требуемые внешние блоки через независимые релейные выходы.
Вместо постоянной работы всех подключённых устройств система активирует только нужный канал и только на необходимое время. Это снижает нагрузку на оборудование, сохраняет ресурс передатчиков и уменьшает влияние на собственную радиообстановку объекта.
02 / ПРИНЦИП РАБОТЫ
Обнаружить.
Выбрать. Активировать.
Модуль исполняет настроенные сценарии автоматически, при этом оператор сохраняет возможность дистанционного ручного управления каждым каналом.
Автоматический выбор каналов подавления по обнаруженному частотному диапазону
Одновременное включение нескольких каналов для комплексного противодействия
Временная активация выбранного канала с автоматическим отключением
Приоритетная обработка наиболее опасной цели при нескольких событиях
Ручное дистанционное управление каждым каналом со рабочего места оператора
03 / МЕХАНИЗМ ПРАВИЛ
Логика под задачу объекта.
Инженер задаёт условия, а блок выполняет их без задержки после подтверждения события сервером «АГАТ».
Если обнаружен заданный диапазон FPV‑видео — включить каналы 1, 2 и 3.
Активировать канал 4 на 30 секунд, затем автоматически отключить нагрузку.
При нескольких целях задействовать каналы, соответствующие наиболее опасному сигналу.
Включить выбранную группу оборудования только для требуемого сектора объекта.
04 / ПРЕИМУЩЕСТВА
Противодействие
только при угрозе.
Автономная реакция
Комплекс самостоятельно определяет, когда и какое подключённое средство необходимо активировать.
Селективное применение
Подавление включается только при подтверждённой угрозе и не создаёт постоянных радиопомех на объекте.
Прямая коммутация
Высокотоковые каналы позволяют подключать широкий класс устройств без промежуточных контакторов.
Экономия ресурса
Оборудование не работает постоянно и включается только на требуемое время по заданному сценарию.
Гибкие правила
Логика учитывает частоту, направление, время работы и приоритет обнаруженной цели.
Масштабируемость
Десять независимых каналов позволяют управлять набором средств различной мощности и назначения.
05 / ТЕХНИЧЕСКИЕ ДАННЫЕ
Ключевые характеристики
- Количество каналов
- 10 независимых
- Коммутация нагрузки
- электромеханические реле
- Максимальный ток
- до 30 А на канал
- Напряжение питания
- 10–40 В DC
- Управление
- автоматическое / ручное дистанционное
- Интерфейс связи
- Ethernet
- Режимы срабатывания
- по частоте, направлению, времени и приоритету
- Охлаждение
- пассивное / активное, в зависимости от модификации
- Исполнение
- промышленный защищённый корпус
06 / СХЕМЫ ПОДКЛЮЧЕНИЯ
Три варианта
коммутации нагрузки.

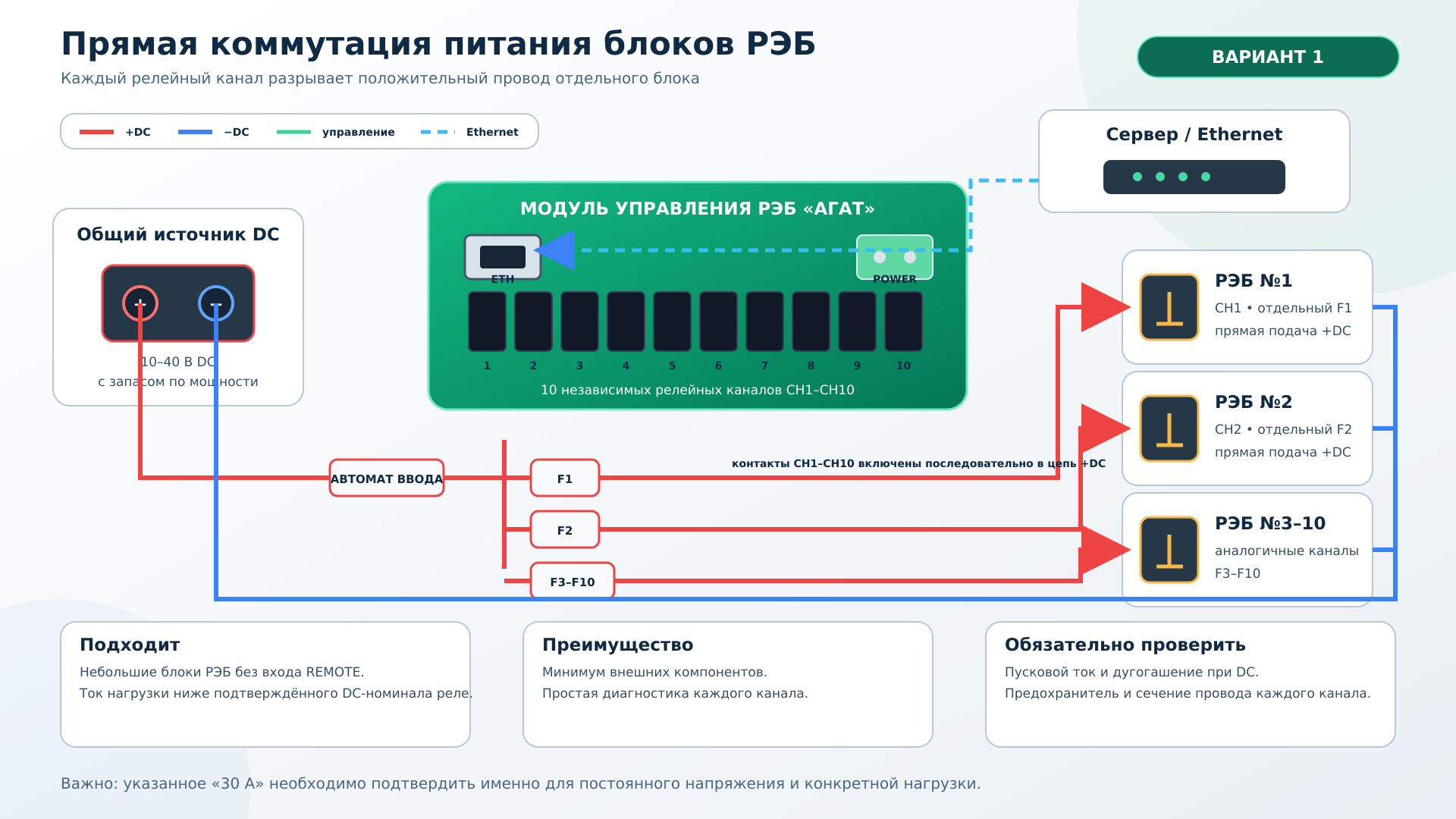

ВАРИАНТ 01
Прямая коммутация питания
Для небольших блоков с током нагрузки в пределах подтверждённого DC‑номинала реле.

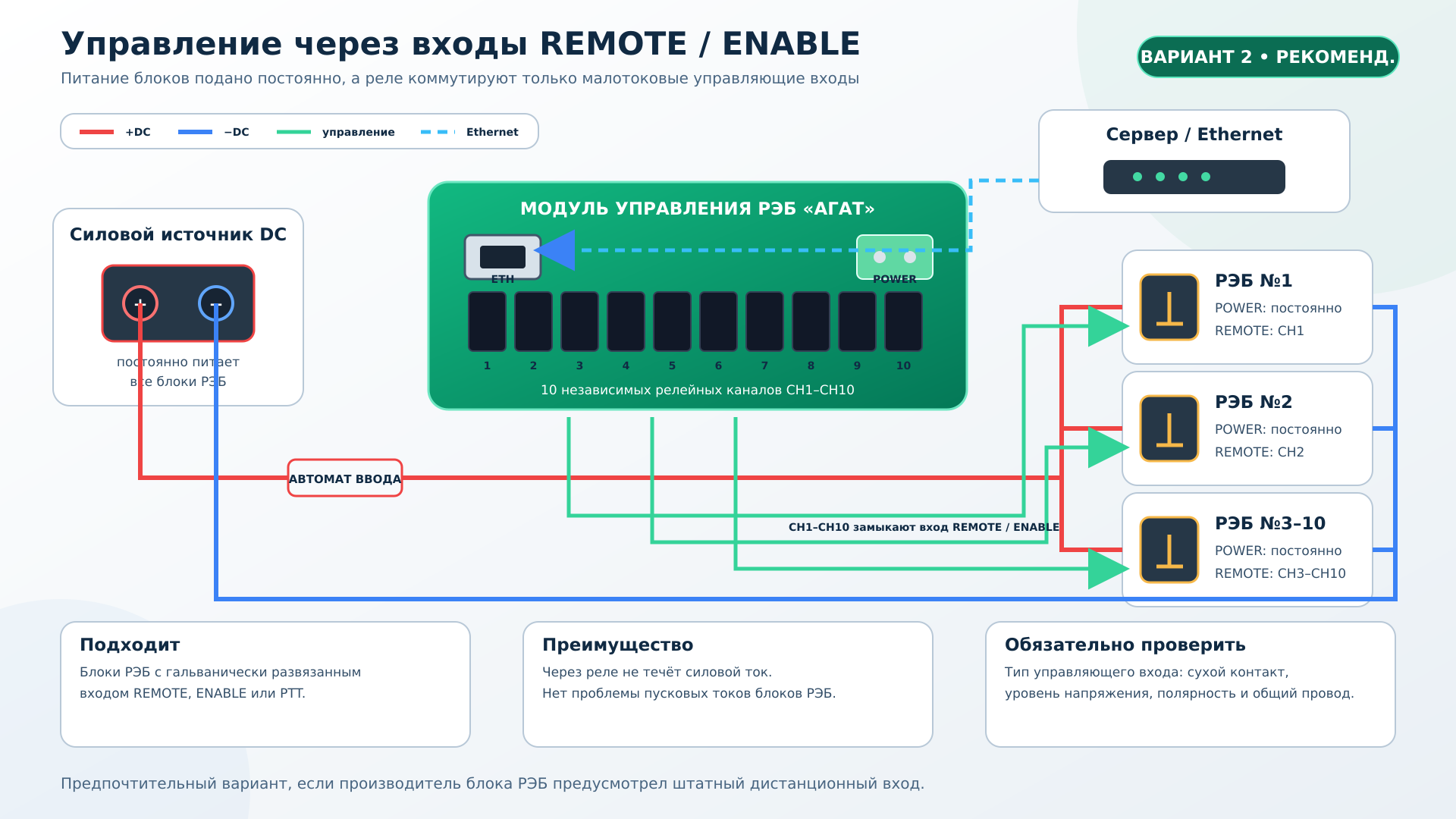

ВАРИАНТ 02 · РЕКОМЕНДУЕМЫЙ
Управление через REMOTE / ENABLE
Реле коммутируют только управляющие входы, а силовое питание подаётся на блоки постоянно.

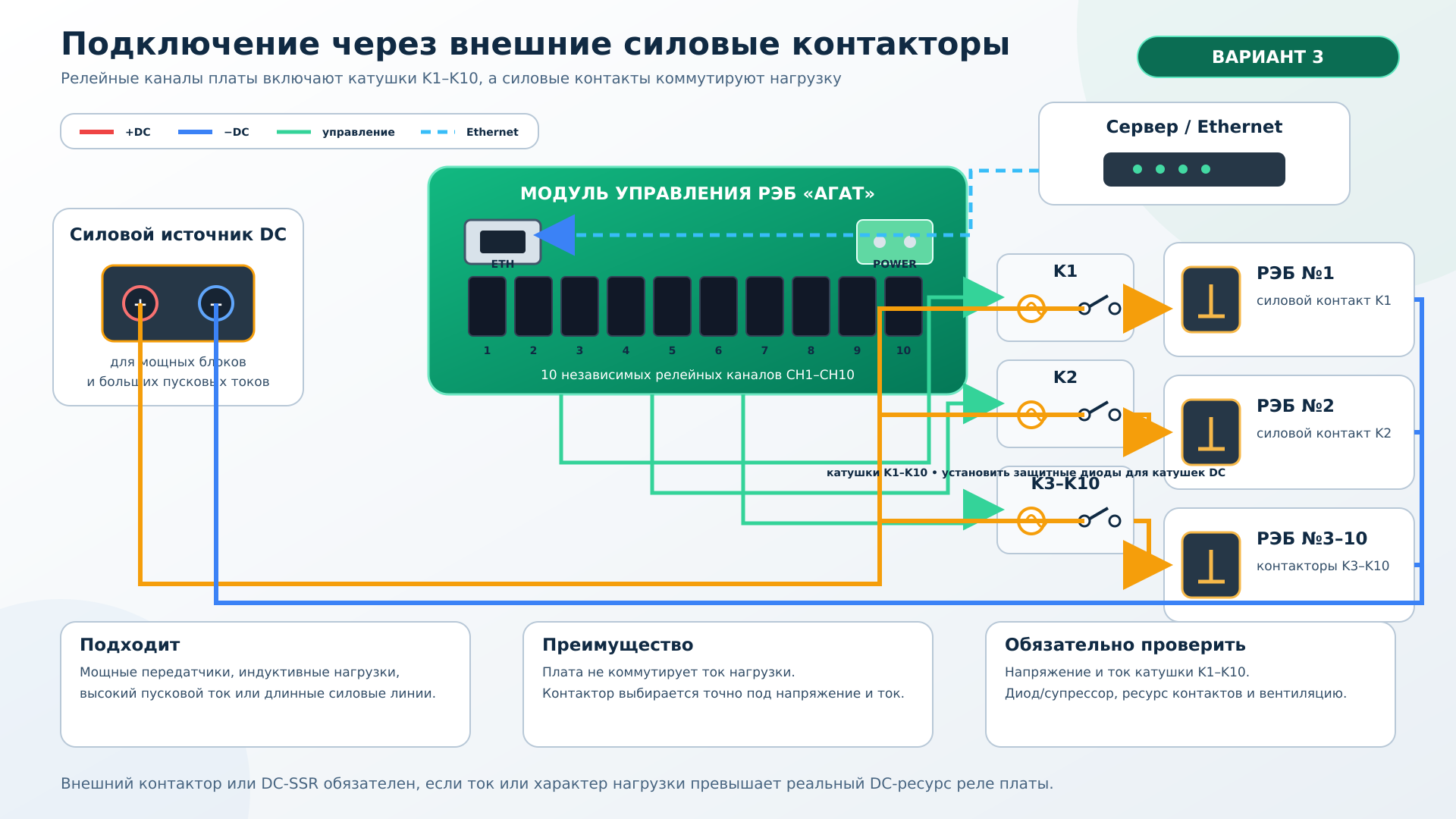

ВАРИАНТ 03
Внешние силовые контакторы
Для мощных передатчиков, высоких пусковых токов и протяжённых силовых линий.
07 / ВАРИАНТЫ ПРИМЕНЕНИЯ
Охрана периметра
Автоматическая реакция на появление БПЛА в контролируемой зоне.
Мобильные комплексы
Интеграция в автомобильные системы защиты колонн и мобильных групп.
Стационарные объекты
Централизованное управление подключёнными средствами на постоянной позиции.
Массовые мероприятия
Включение выбранных каналов противодействия по подтверждённому событию.
СИСТЕМНАЯ ИНТЕГРАЦИЯ
Единая цепочка от обнаружения до автоматической активации выбранного канала.
ДЕТЕКТОРЫ АГАТETHERNETСЕРВЕР АГАТETHERNETБЛОК УПРАВЛЕНИЯ10 КАНАЛОВСРЕДСТВА РЭБ
Добавить в модульную систему →
